Introducción a MATLAB para el procesamiento de imágenes - Parte 2 - Visión artificial


A continuación seguiremos analizando más comandos básicos de MATLAB para el procesamiento de imágenes.


Raíz. Aquí nos regresa la raíz de cada elemento de la matriz.

Código:

sqrt(A)

Resultado:

ans =

    4.0000    1.7321    1.4142    3.6056
    2.2361    3.1623    3.3166    2.8284
    3.0000    2.4495    2.6458    3.4641
    2.0000    3.8730    3.7417    1.0000

Tamaño de matriz. Nos regresa el tamaño de la matriz A.

Código:

size(A)

Resultado:

ans =

     4     4

Suma. Se suman las matrices A + A.

Código:

A + A

Resultado:

ans =

    32     6     4    26
    10    20    22    16
    18    12    14    24
     8    30    28     2

Multiplicación de elementos. Se multiplica cada elemento de la misma posición de la matriz por el elemento de la misma posición de la otra matriz, es decir A(1,1) * A(1,1), A(1,2) * A(1,2), etc, en este caso porque ambas matrices se llaman ´A´.

Código:

A.*A

Resultado:

ans =

   256     9     4   169
    25   100   121    64
    81    36    49   144
    16   225   196     1

Multiplicación. Aquí se realiza una multiplicación de matrices.

Código:

A*A

Resultado:

ans =

   341   285   261   269
   261   301   309   285
   285   309   301   261
   269   261   285   341

Operación AND. Creamos una matriz L con los elementos mostrados y le aplicamos una operación AND a los elementos del renglón 1 con los elementos del renglón 2 y la guardamos en un nuevo renglón 3.

Código:

L=[0 0 1 1; 0 1 0 1];
L(3,:) = L(1,:) & L(2,:)

Resultado:

L =

     0     0     1     1
     0     1     0     1
     0     0     0     1


Publicidad


Comparaciones. Compara cada elemento de la matriz A con el 10, si es mayor escribirá un 1, si A no es mayor escribirá un 0.

Código:

A>10

Resultado:

ans =

     1     0     0     1
     0     0     1     0
     0     0     0     1
     0     1     1     0

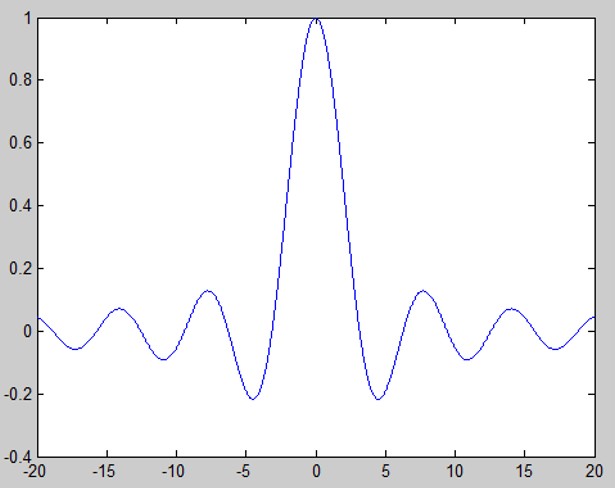

Gráficas. Primero creamos nuestros valores de X, desde -20 hasta 20 incrementando en 0.01. Nuestros valores de Y será el producto del seno de X entre X. Después los graficamos.

Código:

x=-20:0.01:20;
y=sin(x)./x; %Divide el seno de X entre X
plot(x,y)% Instruccion para graficar

Resultado:

Introducción a MATLAB para el procesamiento de imágenes - Parte 2 - 1

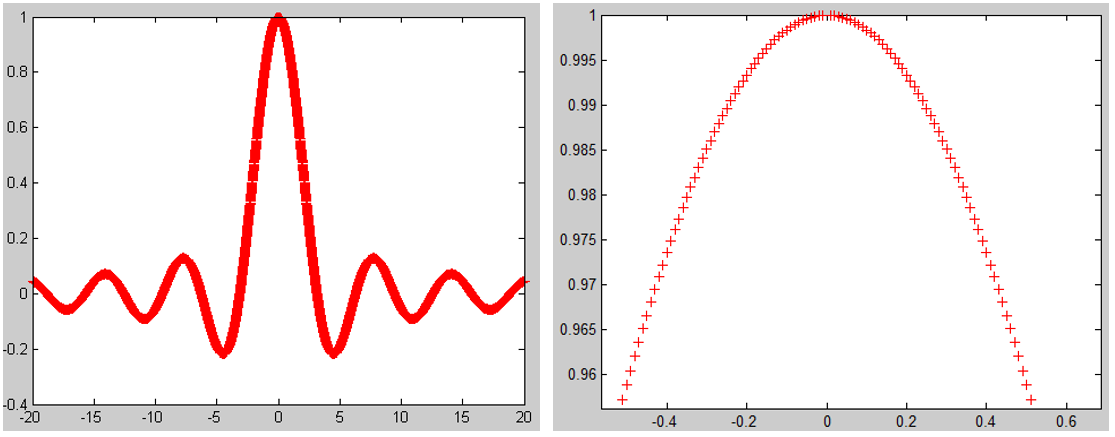

Editar gráfica. Ahora pondremos etiquetas en el eje X y en el eje Y, y le daremos color rojo a la gráfica mostrando el símbolo + en vez de una línea.

Código:

xlabel('x') %Etiqueta en el eje X
ylabel('sin(x)/x') %Etiqueta en el eje y
plot(x,y, 'r+') %Da color rojo a la gráfica con cruces

Resultado:

Introducción a MATLAB para el procesamiento de imágenes - Parte 2 - 2

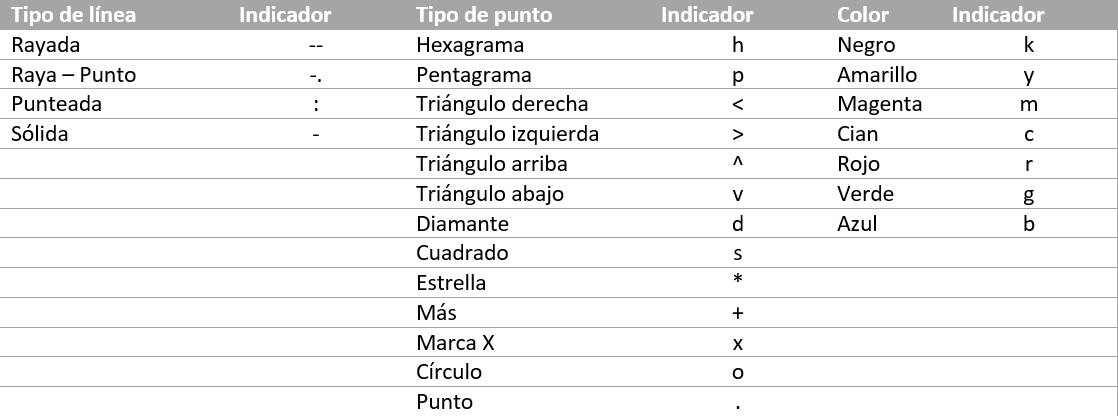

Como pueden notar lo que le da la opción de graficar en cruces y rojo es la siguiente expresión: r+. La r viene de Red = Rojo y el + es el símbolo como se graficará. Hay más opciones para cambiar dichos valores, a continuación se muestran.

Introducción a MATLAB para el procesamiento de imágenes - Parte 2 - 3

Conclusión

Como notamos, se realizaron y analizaron una serie de operaciones básicas en el procesamiento de imágenes, principalmente las operaciones entre matrices, como crear una, como acceder a ciertos valores de la matriz ignorando el resto de los valores y algunas operaciones lógicas entre renglones de la matriz. Además de que pudimos observar como graficar, y modificar ciertos parámetros de la gráfica para mostrarla a nuestro gusto. Todos estos comandos nos ayudarán en el área de procesamiento de imágenes.
